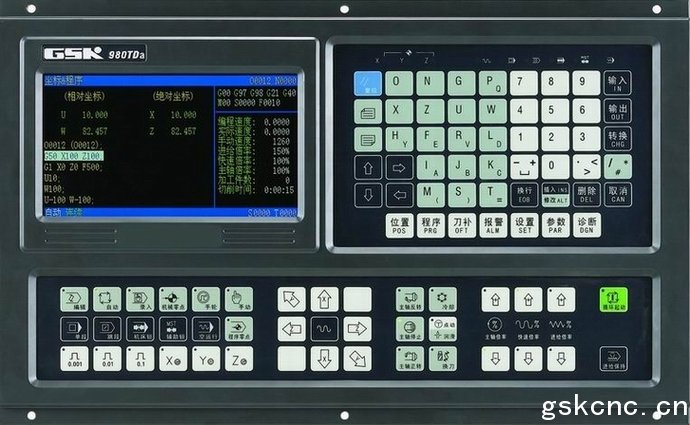

GSK980TDa Systema CNC GSK CNC Equipment

GSK980TDa é um novo produto baseado no GSK980TD, com uma tela colorida de LCD de 7”, acrescenta-se controle de eixos PLC, controle de eixo Y, interpolação parabola/circular, relatório de instrução macro, chanfro automático, gerenciamento da vida útil da ferramenta, compensação do desgaste da ferramenta, etc. Juntamente com G31 / G36 / G37 consegue-se executar o salto e a compensação automática da ferramenta. O relógio do sistema pode mostrar o registro do alarme (registro de todas as atividades do mesmo:quem o manuseou, quando e como). O sistema pode ser exibido em chinês, inglês, espanhol e futuramente em português.

Características Técnicas:

• Eixos controláveis (X,Y,Z), eixos interpoláveis (X,Y), precisão de

interpolação 0.001 e velocidade de avanço ou transversal rápido

(rapid traverse speed) de 30m/min, interpolação linear / arco (Arc);

• Menos adição de comandos 0.001, coeficiente eletrônico (1~32767) /

(1~32767);

• Compensação de erro de passo/injeção (pitch), compensação de

retrocesso, compensação de comprimento da ferramenta,

compensação do desgaste da ferramenta e compensação do raio

do nariz da ferramenta;

• PLC embutido, o editor Ladder edita no PC para ser baixado no CNC;

• Sistema de controle de aceleração / desaceleração para conseguir

alta velocidade e alta precisão da máquina;

• Roscas métricas/ polegadas simples e múltiplas, rosca reta, cônica,

frontal, de passo variável, de alta velocidade de retrocesso com

especificação de ângulo, distância de retrocesso e velocidade;

• Programação métrica/polegada, chanfro automático, gerenciamento

da vida da ferramenta;

• Programação das instruções do relatório macro; chamada/ligação

(call) do programa macro com parâmetros;

• Tela em inglês e chinês com interface selecionada por um

parâmetro, em breve em português;

• Ampla capacidade de memória (6144KB, 384 partes de programas)

com edição em tela cheia;

• Relógio, data, tempo de vida útil/funcionamento;

• Gerenciamento conveniente com senha de operação em diversos

níveis;

• Comunicação bi-direcional entre CNC e o PC, CNC e CNC;

comunicação upgrade entre o software do CNC e programas PLC;

• Dimensão de instalação, interface elétrica, as instruções são

compatíveis com o GSK980TD.

English Version: http://www.gskcnc.cn/cnc/Products/CNC_System/2010/0620/GSK980TDb.html
