GSK980TDB é um produto inovador, baseado no GSK 980 TDA, entretanto com inovação no software e hardware, com controle de 5 eixos de avanço (incluso eixo C), 2 eixos árvores, scan de 2ms em interpolação de G0, precisão de controle 0.1 μm , com o mais alto grau de eficiência e precisão na usinagem de peças. Com sistema de conexão USB é possível salvar, baixar todos os arquivos e trabalhar diretamente lendo do cartão pen drive. Com as demais inovações do GSK980TDB se tornou o que tem de melhor para aplicações em tornos e centros de torneamento. Características Técnicas:
• Cinco eixos X, Z, Y, 4th e 5th,os eixos Y, 4 e 5 podem ser alterados o tipo e nome.
• Tempo de scan de 2ms, seleção de unidade de precisão de 1μm ou 0.1μm.
• Avanço G0 de 60m/min (para1μm )e 24m/min para seleção de 0.1μm.
• O eixo árvore pode trabalhar como eixo C ,com função M19 e rosca rígida.
• Seleção de programa de PLC na memória.
• Ciclo G71 com função de usinagem em desbaste com perfil (shape outline).
• Programação de linha de macros e chamada de programa em macros com parametrização.
• Programação em polegada e milímetro, função com correçãoferramenta automática, com sistema de gerenciamento de desgaste da ferramenta.
• Interface homem máquina em chinês ,inglês ,espanhol e em breve
português selecionado por parâmetro.
• Interface USB com operação em pen drive para programas
parâmetros e atualização de sistema.
• Dois canais de analógico para eixo arvore de 0V～10V
• Canal para manivela eletrônica.
• PLC com 40 entradas e 32 saídas.
• Instalação totalmente compatível com GSK 980 TDA.
Especificação Técnica:
Números de eixos
• Controle de 5 eixos (X, Z, Y, 4th and 5th).
• 03 eixos interpoláveis.
• Controle por PLC de até 4 eixos.
Eixos de avanço
• Seleção de escala de precisão de: 0.001mm ou 0.0001mm.
• Faixa de trabalho: ±99999999 × unidade de precisão.
• Velocidade máxima G0 60m/min para unidade de 0.001mm
ou 24m/min para unidade de 0,0001mm.
• Correção de avanço G0 com 4 níveis : F0, 25%, 50% e 100%.
• Correção de avanço de usinagem com 16 níveis: 0～150%.
• Funções de interpolação linear, circular, elipse,parábola, funções
de rosqueamento e rosca rígida.
• Funções de chanfro.
Funções de rosca
• Rosca comum e rosca rígida.
• Rosca simples, múltiplas entradas, paralela, cônica, com variação
de passo.
• Programação de retração, ângulo e velocidade.
• Faixa de passo : 0.01mm～500mm ou 0.06 tooth/inch～25,400
tooth/inch.
Funções de aceleração e desaceleração
• Seleção em velocidade de corte tipo linear ou indexada.
• Seleção em avanço rápido linear ou curva S.
• Seleção em corte de rosca linear ou indexada.
• Parâmetros de tempo, partida e parada de aceleração
e desaceleração.
Eixo árvore
• Dois canais analógico 0V～10V para controle árvore.
• Entrada retorno de encoder com resolução de（100p/r～5000p/r).
• Parâmetro seleção de gamas （1～255）:（1～255).
• Faixa de rotação de 0rpm～9999rpm com controle via CNC ou PLC.
• Correção de rotação de oito níveis: 50%～120%.
• Função de corte constante.
• Rosqueamento rígido.
Funções ferramenta
• Compensação de ferramenta.
• Compensação de raio (C tipo).
• Compensação do suporte de ferramenta.
• Gerenciamento da vida ferramenta.
• Sistema de trabalho em posição fixa , definição de dados ferramenta
de corte, retorno ao ponto referencia, seleção automática.
• Modo de execução e de correção de ferramenta com reecrista
da coordenada ou limite da ferramenta.
Compensação de precisão
• Compensação de folga dos eixos.
• Compensação de passo dos em eixos em memória.
Funções de PLC
• Scan de programa PLC em dois níveis com 8ms,
máximo 5.000 steps.
• Função de salvar / baixar programa do PLC.
• Funções de alarmes e alerta via PLC.
• Seleção de programa PLC em memória , possibilidade de salvar
16 diferentes programas.
• I/O básico com 40 entradas e 32 saídas.
Inteface homem máquina
• Tela LCD com 7,4" com resolução de 234×480
• Disponível linguagem em Chinês, Inglês, Espanhol
e em breve português.
• Tela em duas dimensões.
• Relógio em tempo real.
Gerenciamento do sistema
• Modos de operacao: Edit, Auto, MDI, Mechanical Zero Return,
MPG/Single Step, Manual, Program Zero-Return.
• Níveis de senhas com diferentes funções.
• Alarme de gravação.
Edição de programa
• Capacidade de programa de 25Mb , 10.000 programas (incluindo
subprogramas, macro programas).
• Funções de programação: programação de bloco / procura
de caracter reescrita.
• Formato programação ISO , comandos de macros em sentenças,
programação coordenadas relativas ou absolutas e sistema
coordenada hibrida.
• Funções de chamada de macro ou subprogramas com
parametrização, 4 níveis de subprogramas.
Funções de comunicação
• Canal de RS232 para arquivos de programas, parâmetros, PLC,
podendo salvar ou restaurar, função de upgrade de sistema.
• Execução de programa direto USB , operação de programa PLC,
arquivos, upgrade de sistema pela USB.
Funções de segurança
• Linha de parada de emergência.
• Limite de curso elétrico.
• Limite de curso por Software.
• Restauração e recuperação de dados.
LISTA BÁSICA CÓDIGOS: GSK980TDB
Software de Comunicação e Configuração:
O 980TDB utiliza para configuração e programação ladder o GSKCC para comunicação o TDComm， compatíveis com WIN98/2000/XP, Através desta poderosa ferramenta o fabricante de máquinas pode editar ladder, parâmetros, programas, compensação de ferramentas, etc. Assim como executar transmissão nos dois sentidos para salvar ou baixar.

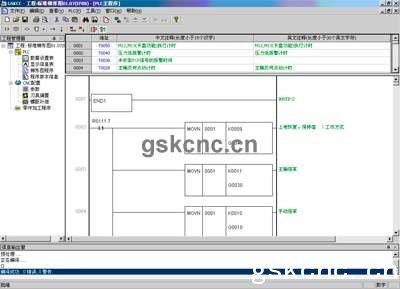

Software de configuração e edição de ladder.

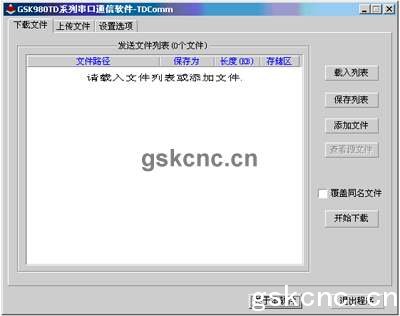

Software de comunicação.

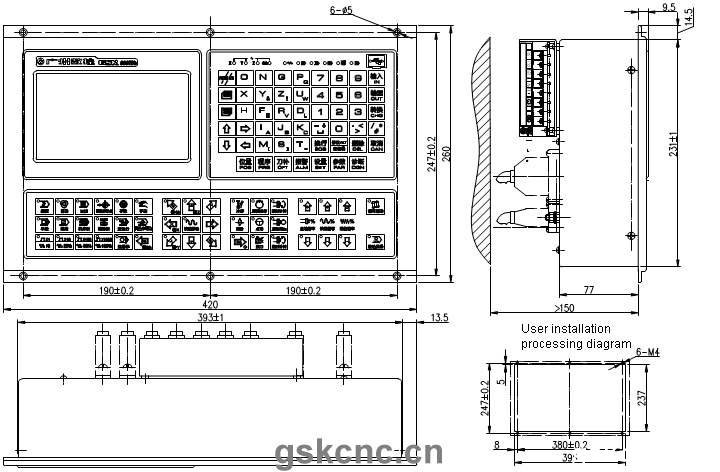

 Software de configuração e edição de ladder.  Software de comunicação. DIMENSÕES DO PRODUTO: GSK980TDB
