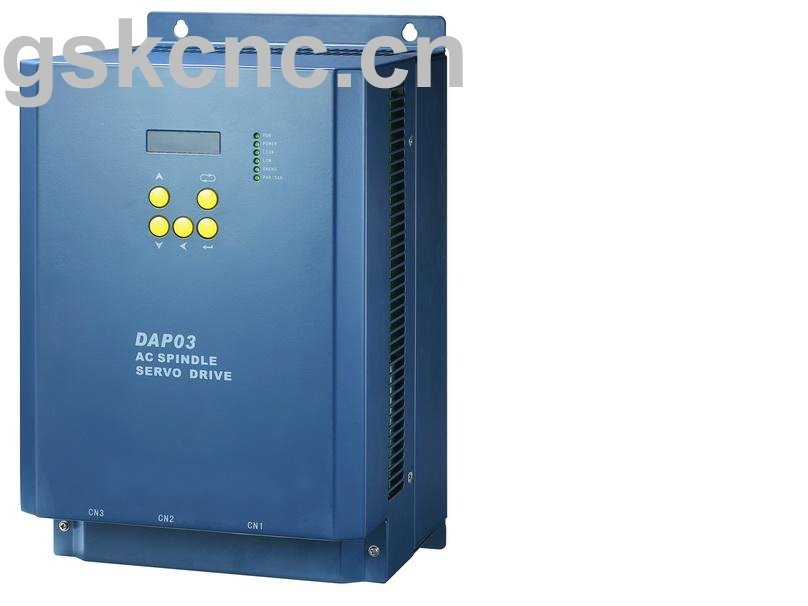

El DAP01 realiza un control vectorial digital a lazo cerrado de un motor servo asincrónico de CA, logrando tiempos cortos de aceleración, frenado y parada con posicionamiento exacto.
Es la opción óptima para incrementar la performance y reducir el costo de una máquina CNC.
Características:
• DSP y CPLC de alta performance para realizar un control digital de alta confiabilidad
• DC Bus de alta tensión (600V), IPM de alta potencia, excelente respuesta dinámica.
• Control vectorial de motor asincrónico, amplio rango de velocidades.
Nota: Haga su pedido de forma especial cuando se requiera una velocidad mayor a 6000r/min
Disponemos también de una versión en 15Kw.
|
Tipo de unidad
|
DAP01-037
|
DAP01-055
|
DAP01-075
|
DAP01-110
|
|
Potencia continua (S1)
|
3,7kW
|
5,5kW
|
7,5kW
|
11kW
|
|
Potencia en 30min (S3)
|
5,5kW
|
7,5kW
|
11kW
|
15kW
|
|
Alimentación
|
3 fases 380V (-20% ~ +10%) 50/60Hz
|
|
Motor aplicable
|
Motor asincrónico trifásico 3x380V con encoder rotativo incremental de 1024p/v y ventilación forzada.
Polos del motor estándar: 4.
Velocidad base (velocidad nominal): 1500 r/min (correspondiente a una frecuencia base de 50Hz).
Velocidad máxima: 6000 r/min (nota1)
|
|
Modo de operación
|
Funcionamiento con velocidad interna, velocidad externa, Jog y funcionamiento de prueba.
|
|
Relación de sincronización de torque constante
|
1000:1 (correspondiente a la velocidad del motor: 1,5~1500 r/min)
|
|
Relación de sincronización de potencia constante
|
6:1 (correspondiente a la velocidad del motor: 1500~9000 r/min)
|
|
Precisión de velocidad estable
|
Velocidad base (velocidad nominal) x 0,1%
|
|
Modo de control de velocidad
|
Control a lazo cerrado con realimentación de velocidad
|
|
Entrada de instrucción de velocidad externa
|
-10V~+10V o 0 ~ 10V + Rotación horaria/antihoraria
|
|
Entrada de realimentación de velocidad
|
Encoder rotativo incremental de 1024 p/rev. Señales A/B/Z diferenciales.
|
|
Control de posición
|
8 puntos de posición configurables sobre el encoder del motor o del husillo con entradas discretas para selección de posición y arranque del posicionado.
El ángulo de posicionado es menor o igual a 180/resolución del encoder.
|
|
Entrada de realimentación de posición
|
Encoder rotativo incremental de 128~8000 p/rev, con señales diferenciales A/B/Z.
|
|
Señales de entrada de control
|
11 puntos de entrada incluyendo habilitación del servo / enclavamiento a velocidad cero / rotación en sentido horario / rotación en sentido antihorario / selección de velocidad (punto de posicionado) / comienzo del posicionado.
|
|
Señales de salida de control
|
7 puntos de salida incluyendo alarma / ready OK / alimentación del motor / velocidad alcanzada / finalización del posicionado / pulso de cero del motor
|
|
Funciones de protección
|
Protección por sobre tensión, baja tensión, exceso de velocidad, exceso de corriente, exceso de carga, sobre temperatura y encoder anormal.
|
|
Funciones de pantalla
|
Pantalla de LED de 6 segmentos, visualización de la versión de software/hardware, modo de operación, velocidad actual, instrucción de velocidad, posición/estado del encoder, corriente, torque, estado de la entrada/salida, tensión del busbar, código de alarma y parámetros.
|
|
Funciones de operación
|
5 teclas para selección del modo de operación, visualización del contenido, modificación, copia y restauración de parámetros.
|
|
Resistencia de frenado externo
|
45 ohms / 500 w
|
45 ohms / 1200 w
|
|
Condiciones de almacenamiento y transporte
|
-40~ 80ºC, debajo del 90% de humedad relativa (sin condensación)
|
|
Condiciones de operación
|
-10~55 ºC (sin congelamiento), debajo del 90% de humedad relativa (sin condensación)
|
|
Vibración
|
Menor o igual a 0,6G (5,9 m/s2)
|
|
Aislación
|
IP20 (en medio no corrosivo o inflamable, agua, vapor de aceite o polvo)
|
|
Dimensiones exteriores
|
212x347x215 mm
|
Nota1: Los servomotores con cantidad de polos y frecuencia base especiales deben ser ordenados especialmente, y deben utilizarse con software exclusivo.
Nota2: Cuando la relación de transmisión entre el servomotor y el husillo es 1:1, la unidad puede hacer el posicionado exacto del husillo sin necesidad de conectarse con el encoder de husillo; si no es 1:1 no se puede realizar el posicionado sin dicha conexión.
