CNC GSK988T GSK CNC Equipment

O CNC GSK988T é dotado de interface tipo usb, RS232 e canal de ethernet na qual podemos trabalhar de diversas formas em relação salvar, baixar programas parâmetros, etc, fazer monitoração e ajuda online via internet.

Características Técnicas:

• Controle de 5 eixos(incluso eixo C) 3 eixos interpoláveis, 2 canais

de eixo árvore, suporte de funções combinando torno e fresa.

• Comando unidade de: 1μm ou 0.1μm, GO máximo 60m/min com

resolução de 1μm e 24m/min com resolução de 0.1μm.

• Controle dos servos com link GSK, possibilitando ler, salvar,

alterar, parâmetros dos eixos, monitoração em tempo real dos

servos.

• Possibilidade de extensão de entradas e saídas do PLC.

• Possibilidade de vários programas de PLC diferentes, edição e

monitoração de programa PLC em tempo real.

• Recuperação de linhas de programa.

• Equipado com conexão de internet , executando suporte remoto e

ou trabalho com arquivos.

• Equipado com interface de USB para arquivos e upgrade de

sistema com pen drive.

• Tela LCD colorida de 8,4″

Especificação Técnica:

Controle Eixos

• Cinco eixos (incluso eixo C).

• Três eixos interpoláveis.

• Cinco eixos controle por PLC.

• Dois eixos controle por GSK link.

Funções dos Eixos

• Seleção de resolução de : 0.001mm ou 0.0001mm.

• Faixa de posição: ±99999999×unidade de resolução.

• G0 dos eixos com 60m para resolução de 0.001mm e 24m/min.

para resolucao de 0.0001mm.

• Controle em tempo real de velocidade do G0 com 4 níveis: F0,

25%, 50% e 100%.

• Controle de avanço em tempo real dos eixos com 16 faixas:

0～150%.

• Tipos de interpolação linear, circular, espiral, interpolação,

coordenadas polares e funcao rosqueamento rígido.

Funções Rosca

• Rosqueamento comun (com eixo arvore)/rosqueamento rígido.

• Rosca simples ou múltiplas entradas , rosca interna ou de face.

com seleção polegada ou milímetro com passo único ou com

variação de passo.

• Distancia e velocidade de retração programáveis.

• Faixa de passo de rosca: 0.01mm～500mm ou

0.01inch～9.99inch.

Funções de Aceleração e Desaceleração

• Avanço de corte com linear ou indexada.

• Avanço rápido linear.

• Avanço C rosqueamento linear ou indexada.

• Aceleração, desaceleração alteradas por parâmetros.

Funções de Eixo Árvore

• Dois canais de analógico 0V～10V , dois canais de encoder

• Controle de rotação pelo PLC ou código S, faixa 001rpm～20.000rpm

• Controle de rotação em tempo real com 8 níveis de : 50%～120%.

• Controle de avanço corte constante.

• Rosca rígida

Função Ferramentas

• Compensação de comprimento.

• Compensação desgaste.

• Compensação de raio (tipo C ).

• Gerenciamento de vida da ferramenta.

• Seleção de trabalho posição fixa , posição de teste ferramenta e

retorno a posição referencia da ferramenta.

• Modo execução corretor com reecrista da coordenada , controle

curso da ferramenta.

Compensação de Precisão

• Compensação de folga dos fusos

• Compensação de erro de passo salvo em memória.

Funções PLC

• Treze comando básicos, trinta funções de comando.

• Edição de ladder PLC on-line, monitor de PLC em tempo real.

• Programa PLC em dois níveis, 5.000 steps cada, sendo tempo.

scan para 1 nível de 8ms.

• Alarmes e alertas de PLC.

• Suporte para até 16 programas, seleção de programa na tela.

Unidade de I/O

• I/O básico com 40 entradas e 32 saídas.

• Painel operação com 96 entradas e 96 saídas.

• Extensão I/O com 32 entradas e 16 saídas.

Interface Homem/Máquina

• Seleção de línguas.

• Visor em duas dimensões.

• Monitoração total dos servos.

• Configuração parâmetros on line.

• Relógio tempo real.

• Ajuda on line.

Gerenciamento do Sistema Operacional

• Modos de operação manual, edição, MDI, DNC, MPG e modo

referência.

• Controle de usuários com senhas com vários níveis.

• Memorização de alarmes ocorridos.

• Tempo trabalho e parada.

Edição de Programas

• Memória com 25MGB , 10.000 programas (incluso subprogramas,

macro programas).

• Edição de programa em tela cheia, função recupera programa.

• Funções edição: Programa/bloco/pesquisa/caracteres/reescrita/

copiar e apagar blocos.

• Formatos de programa: códigos ISO, programação coordenadas

absolutas e relativas em hibrido.

• Programação de macros nas linhas de programa.

• Chamadas de sub programas ou macro programa, chamada de

linhas de programas com 12 níveis.

• Correção de erros de programas.

Funções de Comunicação

• Canal RS232： transmissão de arquivos em gerais, programas,

parâmetros, etc. Função de trabalho com DNC, execução de

programa de PLC e upgrade de sistema.

• Canal USB： operação total com arquivos.

• Canal LAN：operação total com arquivos, sistema de ajuda online

monitor remoto, DNC, transmissão de arquivos programas.

PLC, upgrade de sistema.

Funções de Segurança

• Emergência stop.

• Fim de curso dos eixos.

• Fim de curso em programa.

• Restauração e backup de dados.

LISTA BÁSICA CÓDIGOS: GSK988T

Cód.	Função	Cód.	Função
G00	Avanço rapido.	G55	Seleção sistema coordenada trabalho peça n2.
G01	Interpolação linear.	G56	Seleção sistema coordenada trabalho peça n3.
G02	Interpolação circular horária.	G57	Seleção sistema coordenada trabalho peça n4.
G03	Interpolação circular anti horária.	G58	Seleção sistema coordenada trabalho peça n5.
G04	Tempo, Parada exata.	G59	Seleção sistema coordenada trabalho peça n6.
G12.1	Ativa Interpolação coordenadas polares.	G65	Modo chamada macro programa.
G13.1	Cancela interpolação coordenadas polares.	G66	Chamada de programa macro.
G17	Seleciona plano XpYp.	G67	Cancela chamada de programa macro.
G18	Seleciona plano ZpXp.	G70	Final ciclo.
G19	Seleciona plano YpZp.	G71	Ciclo desbaste axial.
G20	Sistema em polegada.	G72	Ciclo de desbaste radial.
G21	Sistema em milimetro.	G73	Ciclo finalizar usinagem.
G22	Ativa limite curso em programa.	G74	Ciclo desbaste axial.
G23	Cancela limite curso em programa.	G75	Ciclo desbaste radial.
G28	Retorno ao ponto referencia.	G76	Ciclo rosca multiplas entradas.
G30	Retorno ao 2nd, 3rd e 4th ponto referencia.	G80	Ciclo cancelamemto rosca interna.
G31	Função salto linha.	G84	Ciclo rosqueamento na face.
G32	Corte rosca passo único.	G88	Ciclo rosqueamento lateral.
G34	Corte rosca passo variável.	G90	Ciclo usinagem axial.
G40	Cancela compensação raio da ferramenta.	G92	Ciclo usinagem rosca.
G41	Compensação de raio da ferramenta a esquerda.	G94	Ciclo usinagem radial.
G42	Compensação do raio da ferramenta a direita.	G96	Função corte constante.
G50	Ativa coordenadas da peça.	G97	Cancela corte constante.
G52	Ativa coordenadas sistema.	G98	Avanço por minuto.
G53	Ativa coordenadas sistema.	G99	Avanço por volta.
G54	Seleção sistema coordenada trabalho peça n1.

Software de Configuração e Edição de Programa Ladder:

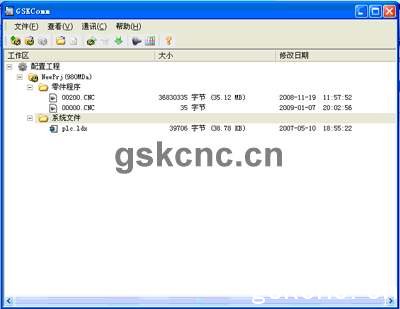

Interface programa software GSKComm

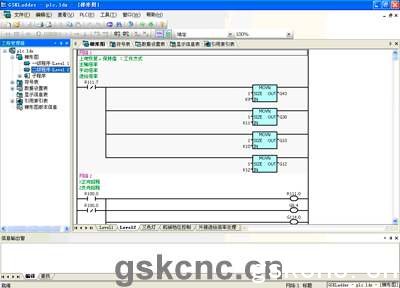

Interface edição programa GSKLadder

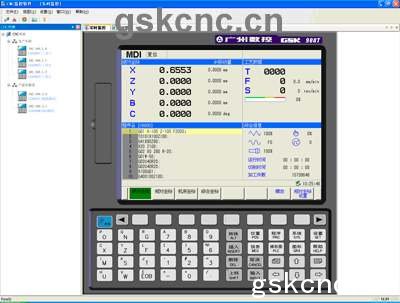

GSKMonitor

GSKMonitor opera com WIN98/2000/XP, opera com ajuda remota
e monitor GSK988T através LAN interface.

Diagnostica o estado dos servos e monitora.

Através do GSKLink, GSK988T realiza faz diagnose e monitora o status dos servos (posição, avanço, etc).

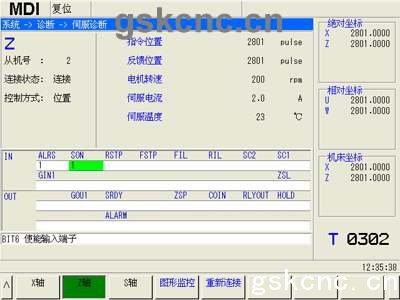

Interface diagnóstico servos

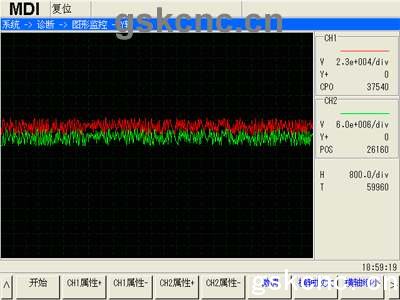

Interface monitor servos (osciloscópio)

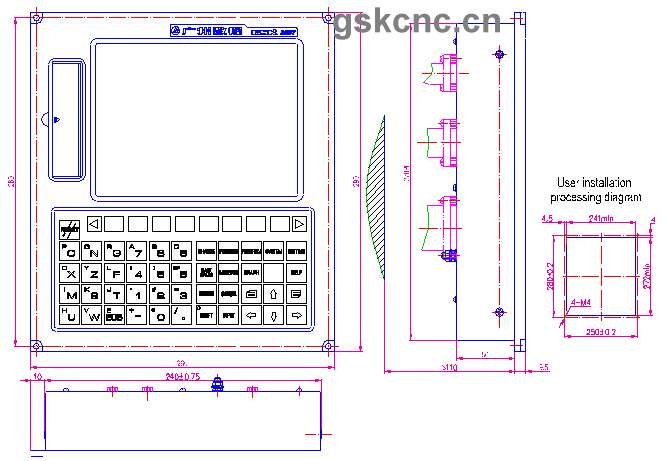

DIMENSÕES DO PRODUTO: GSK988T

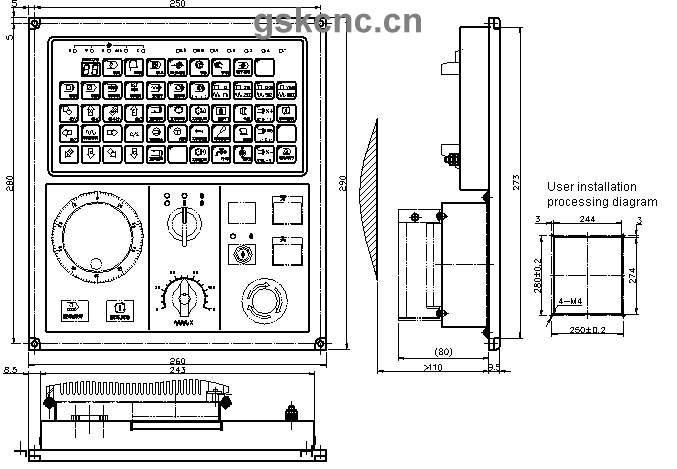

Painel Operação Modelo A (dimensões)

English Version: http://www.gskcnc.cn/cnc/Products/CNC_System/2010/1018/GSK988T.html

O software de comunicação GSKComm e software GSKLadder do CNC GSK988T trabalha com sistema WIN98/2000/XP. O usuário pode editar programa no PC, salvar e descarregar arquivos, programas parâmetros, dados de ferramentas e compensações de rosca, etc, entre PC e CNC e DNC com processamento em tempo real. O fabricante de máquina pode editar o ladder, diagrama no GSKLadder no PC, salvar e descarregar programa PLC entre PC e CNC.
